概述
- 阀门结构简单，阀体进口和出口呈 900 角形分布，具有流阻小，阀容量大的特点，可调范围广、流量特性精度高。
- 由于角形调节阀流道无死角，流路简单，具有“自洁”功能，它适用于高粘度、含悬浮液和颗粒状流体的场合。
- 角形调节阀属于单座阀类别，泄漏量小，但因保留了单座结构，所以通径越大其许用压差越小。
- 流路简单，一般使用于低进侧出的流向，这样可使调节有较好的稳定性。

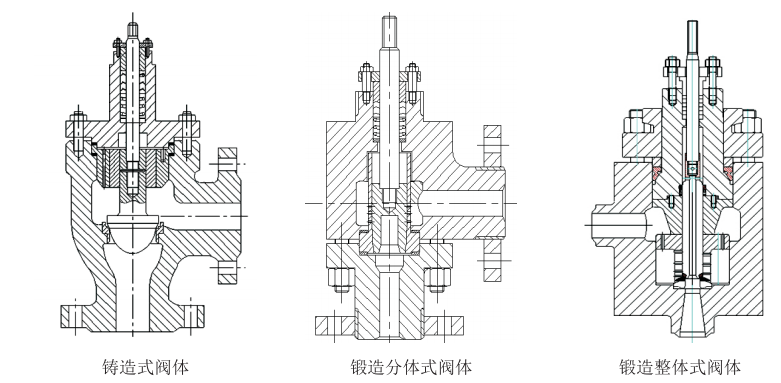

结构形式
主要零部件及配套材料
|
阀门 |
零部件 |
结构型式 |
材质 |
备 注 |
|
阀体 |
角形单座 |
碳钢、不锈钢、特殊合金钢 |
铸造、锻造 |
|
|
阀芯 |
柱塞式、力平衡式阀塞 |
不锈钢、特殊合金钢 |
密封面堆焊、喷涂 |
|
|
阀座 |
O 形外螺纹、套筒式 |
不锈钢、特殊合金钢 |
密封面堆焊、喷涂 |
|
|
阀盖 |
常温和散热型 |
不锈钢、特殊合金钢 |
|
|
|
填料 |
V 型、O 型 |
PTFE、柔性石墨 |
|
|
|
密封垫片 |
锯齿形、透镜垫 |
不锈钢、特殊合金钢 |
||
|
执行机构 |
气动薄膜多弹簧式、气缸 |
弹簧范围（Kpa）：20～100 、40～200 、80～240、 120～240 |
||
|
输入信号（Kpa）：150～400； 定位器 4～20mA.DC、1～5V |
||||
|
整体电子式 3610L、PS 系列 |
输入信号 4～20mA.DC,配线 2-1/2 NPT |
|||
特点
流路简单，进口和出口呈 900 角形分布, 流阻低，流通能力好，又具有笼式调节阀的优点。主要适用于压差较大、高粘度，含有悬浮物和颗粒状的不干净介质的控制。
主要技术参数
公称通径： DN40—DN200 mm
公称压力： PN1.6-6.4 MPa ANSI150-600
流量特性： 直线、等百分比、快开流量系数： Cv 11-850
泄漏等级： Ⅲ级可调比 R： 50:1
连接方式:： 法兰式、焊接式使用温度： -29℃～+560℃
关键词： 笼式角形调节阀
