自力式压力调节阀
所属分类： 自力式调节阀
产品详情
概述
自力式压力调节阀无需外加能源，利用被调介质自身能量为动力源，引入执行机构内部控制阀芯位置， 改变阀门两端的压差和流量，使阀前(或阀后)压力稳定。自力式压力调节阀由阀体、阀芯、阀座、阀杆、膜盖、感应片等零部件组成，具有压力分段范围细且互相交叉，调节精度高的性能。自力式压力调节阀主要是对气体、液体、蒸汽等介质的减压、泄压、稳压的控制。该阀门广泛应用于石油、化工、电力、冶金、食品、轻纺等各种工业设备中。

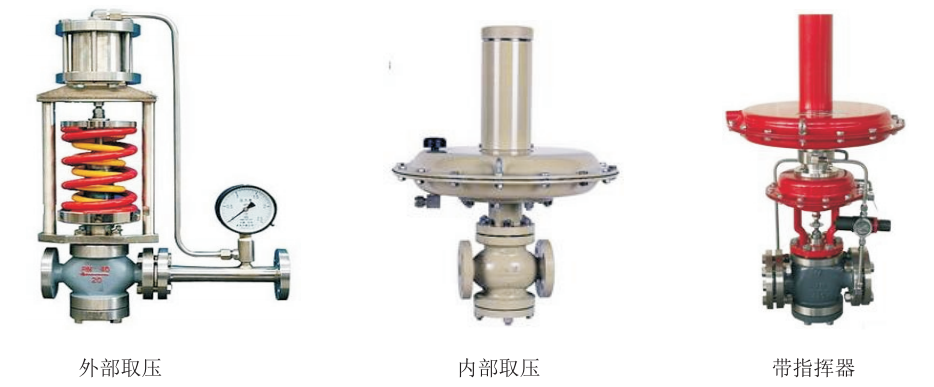

外形图

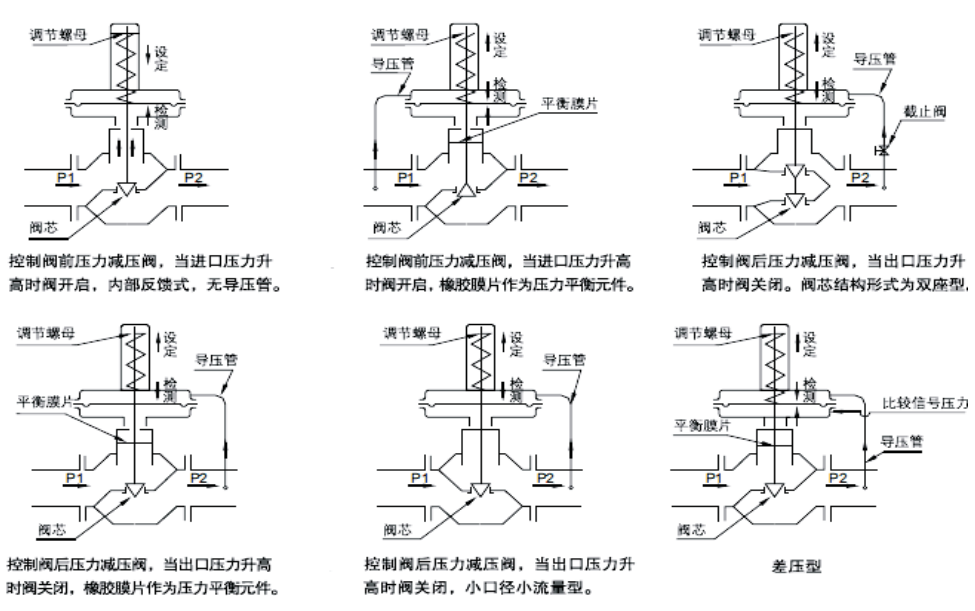

压力调解原理
自力式压力调节阀
自力式压力调节阀分压闭型和压开型
压闭型压力调节阀特点
该阀在其阀后取压，阀芯初始在开启位置，当阀后压力升高时，阀芯开度逐渐减小，改变阀后压力和流量，使阀后压力稳定在给定值，达到减压稳压的目的。该阀门广泛应用于气体、液体及蒸汽介质减压稳压的自动控制。
主要技术参数
公称通径： DN15~DN300 mm
公称压力： PN1.6~6.4 MPa ANSI125-400
阀体材质:： 碳钢、不锈钢阀内件材质： 不锈钢
流量特性： 快开
流量系数： Cv 8~1750
泄漏等级： (硬)Ⅳ、(软)Ⅵ级调压范围： 15~2500(KPa)：
连接方式:： 法兰式
使用温度： -29℃～+350℃
压开型压力调节阀特点
该阀在其阀前取压，阀芯初始在关闭位置，当阀前压力升高时，阀芯开度逐渐增大，改变阀前压力和流量，使阀前压力稳定在给定值，达到稳压的目的。广泛应用于气体、液体及蒸汽介质减压稳压或泄压稳压的自动控制。
主要技术参数
公称通径：DN15~DN300 mm
公称压力： PN1.6~6.4 MPa ANSI125-400
阀内件材质： 不锈钢
阀体材质：碳钢、不锈钢
流量特性：快开
流量系数：Cv 8~1750
泄漏等级：(硬)Ⅳ、(软)Ⅵ级
调压范围：15~2500(KPa)
连接方式：法兰式
使用温度：-29℃～+350℃
关键词： 自力式压力调节阀
