概述
- 介质的轴流性由于采用轴向对称流道，完全避免了间接流和流向不必要的改变，最大限度地提高了单位直径上的流通能力，大大降低了噪音和紊流的形成，并可以防止上游未经过处理的流体腐蚀阀门。
- 零泄漏级密封密封系统采用自紧式压力设计，阀门的密封由两个密封环组成， 并由一根弹簧预紧，这种特殊的设计可以使阀门在关闭时，密封圈 在上游流体压力下被压紧，从而达到非常好的密封效果。
- 压力平衡活塞的端面上均匀分布有孔洞，以使活塞内外压力平衡，左右运动时与阀门两端的压力无关，使用扭矩较小的执行结构就能达到快动的目的。
- 执行机构在活塞上有活塞杆(阀杆)，活塞杆上有 45°角的啮齿，活塞杆由有相同啮齿的推杆操作。推杆和活塞垂直正交，当推杆向上移动时，阀门开启，反之，阀门关闭。
主要技术参数
公称通径： DN50～DN800 mm
公称压力： ANSI 150-1500
阀体材质:： WCB、LCC
阀内件材质：不锈钢，钢，铜流量
特性： 等百分比、快开
流量系数： Cv 40-10289
泄漏等级： Ⅵ级
可调比 R： 50:1
连接方式:： 法兰式
使用温度： -29℃～+120℃
工作原理
轴流式调节阀是指阀体内腔是直线对称和无障碍的直通流线型流道，这种内腔的设计可以使介质非常容易的通过，流体在阀门内部各个位置均匀分布，从而降低了流体局部的高速流、紊流、喷射流等冲击，提高了阀门的稳定性，最大限度的减少紊流和噪音。
阀门主要是由阀体、推杆、阀杆和阀芯、套筒、阀座等主要部件组成，产品是通过阀芯与套筒之间相对流通面积的改变，来实现对介质压力、流量的调节，从而达到节流调控的目的。

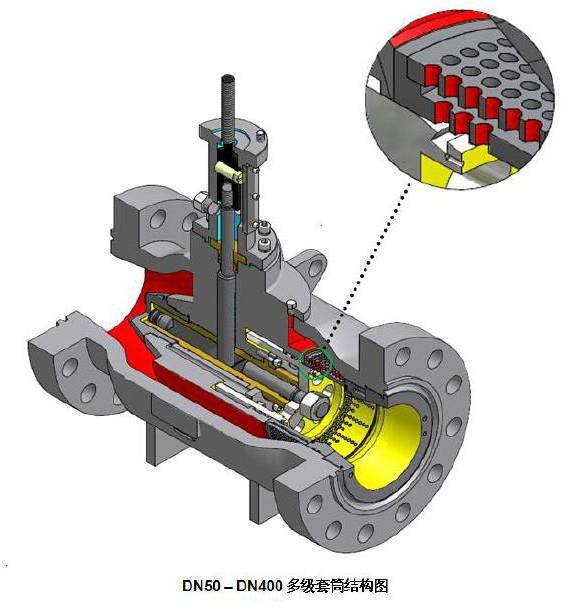

多级套筒结构图
压力调节是通过多级降压进行的，流体穿过外层套筒一系列小孔， 并在多级套筒中间扩张来控制流速，能量分散是受控制的，从而使噪音很低。同时，压力调节还通过套筒中心的流体冲击来完成。
