控制阀故障解析与解决方案

控制阀在石油化工、医药生物、新能源新材料等行业中扮演着至关重要的角色，主要用于精准控制、紧急切断等关键场合。为了充分发挥效用，准确计算和选型必不可少，正确的安装与调试也十分关键。若控制阀的选型、安装或调试出现问题，其功能将无法得到有效发挥。因此，深入了解控制阀的工作原理并熟练掌握维修技能显得尤为重要。接下来，我们将深入探讨气动控制阀常见的故障及其相应的处理方法。

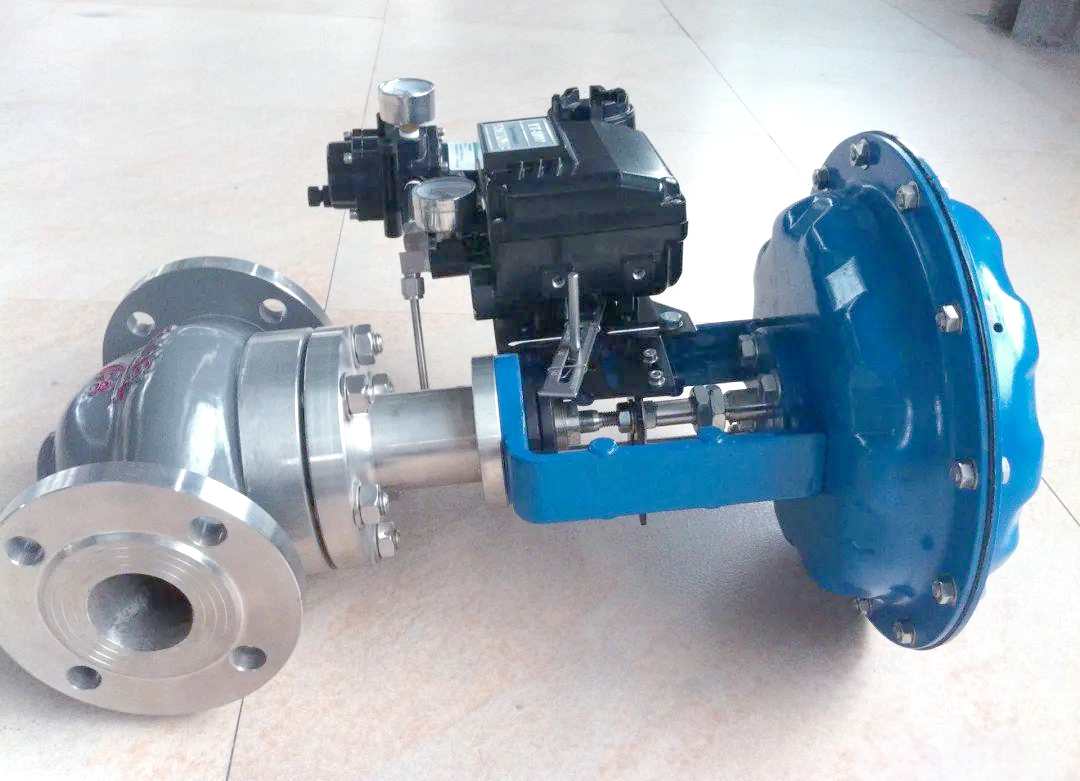

    广义的气动控制阀，包括气动调节阀、气动开关阀，以压缩空气为动力，通过气缸和薄膜等执行机构，结合阀门定位器、电磁阀、限位开关等附件，实现开关或连续调节功能。气动控制阀的故障形式多种多样，其中常见的包括内漏外漏、阀门不动作、开度出现大幅波动、卡塞现象以及控制精度差等。这些故障可能由多种原因造成，如阀体本身的故障、气缸的失效、定位器的误差、电磁阀等附件故障、DCS系统的故障、控制电缆的问题、缺乏及时的维修保养、阀门品质的缺陷、选型或设计的失误，以及气动元件的损坏等。
一、阀体故障及其应对策略

    阀体是气动控制阀的核心部件，其故障会直接影响阀门的正常工作。常见的阀体故障包括内漏、无法动作、开度波动大等。针对这些故障，我们需要采取相应的对策，如检查阀体是否存在损坏、确保阀体与执行机构连接正常、定期对阀体进行清洗和润滑等，以确保阀门的稳定运行。
    1）蝶阀的金属阀座若遭受损坏，可能会造成阀体卡住无法动作；同时，蝶阀的固定插销若脱落，或者半球阀的阀芯与阀杆连接处的螺栓发生滑丝，都会导致阀轴看似已动作，但阀芯实际并未产生相应动作。
    2）球阀阀体内部的磨损，会使得阀门容易卡住或动作变得迟缓；而球阀的软密封垫圈一旦损坏，则可能引发阀门内漏或卡住的问题。
    3）若半球阀的阀轴轴套遭受损坏，将会给阀门的正常动作带来困难。
    4）蒸汽阀的阀杆密封件可能会因高温而老化，进而导致蒸汽泄漏；同时，蒸汽阀的消音板若脱落，不仅会使阀门频繁卡住，还会造成管道噪音异常增大。
    5）阀杆内部的磨损或腐蚀问题可能引发阀门内漏现象；同时，阀杆填料处的密封件若出现损坏，也会导致泄漏问题的发生。



原因与对策
    在探讨阀门内漏的问题时，我们分析了两种可能的原因：一是阀杆内部的磨损或腐蚀，这会影响阀门的密封性能；二是阀杆填料处的密封件损坏，这也是导致泄漏的一个常见原因。针对这些问题，我们需要采取相应的对策来预防和解决阀门内漏现象。
    1）阀芯阀座泄漏的原因可能是阀芯阀座表面磨损或腐蚀，执行机构作用力不足，以及阀座螺纹磨损松动。处理方法是改善研磨结合面，调整执行机构与阀杆的连接，拧紧螺栓或更换阀芯阀座。
    2）阀座环与阀体之间泄漏可能由于拧紧力矩不足，阀体表面光洁度差，垫片不合适，或阀体存在小孔和毛刺。应对措施包括加大拧紧力，清洗和处理阀体，更换合适的垫片，以及对阀体进行重新焊接处理。
    3）填料泄漏通常由于阀杆光洁度不佳或弯曲，填料盖未压紧，填料类型不当，填料层堆叠过高，或填料出现腐蚀坑和变形损坏。处理方法包括磨光阀杆并矫正弯曲，重新拧紧或更换填料，安装间隔环降低高度，更换性能更佳的填料，以及修理或更换压盖和法兰螺栓等。
    4）阀杆及阀振动导致阀杆连接处脱开或折断，可能原因是力矩过大或销子连接不当。解决方法是改用阀芯阀杆整体件或焊接阀芯，确保连接件牢固，并消除振动因素。而阀振动则可能由于密封填料泄漏、旁路未调好、定位器增益过高、支撑不稳或存在振动源。相应的处理措施包括润滑填料并调整、重新调整旁路、选用低增益定位器、将阀固定并避开振动源。

二、气缸故障原因与对策
    常见问题
    1）执行机构中的限位螺栓若脱落，会导致气缸出现漏气现象，进而影响阀门的正常动作，甚至导致其无法达到预定的开度。
    2）气缸中的O形密封环一旦损坏，同样会引起漏气问题，使阀门动作变得困难，甚至完全无法动作。
    3）若气缸带动阀体动作的联动机构出现松脱或生锈，将导致阀门动作变得困难。
    4）当气缸容量偏小或气缸弹簧出现故障时，也会造成阀门动作的困难。

    接下来，我们将针对这些可能的原因，探讨相应的解决对策。
    1）活塞密封处泄漏的原因可能包括气缸光洁度不足、活塞环装配不紧密、密封环在高温环境下工作或使用时间过长导致损坏。针对这些情况，我们可以采取的措施有：对气缸进行研磨并重新调整限位螺栓，根据实际使用温度选择合适的密封环，并在更换时确保正确安装。
    2）若气缸限位螺栓出现松动，应重新拧紧以确保其稳定性。
    3）当活塞摩擦力增大时，可以通过重新涂抹润滑油、清洗并研磨气缸和活塞来降低摩擦。
    4）若阀门动作不顺畅，无法达到预定行程，可能是由于执行机构弹簧的预紧力不足或弹簧已损坏，以及限位块的位置不准确所致。此时，我们需要校准、重新调整或更换弹簧，并确保限位块处于准确位置。

三、器故障原因与对策
    常见故障及其解决方法
    1）定位器无法正常工作，可能是由于传感器或执行机构出现问题，或者是定位器本身的故障。此时，我们需要检查传感器和执行机构的工作状态，确认是否存在故障，并针对问题采取相应的维修措施。
    2）定位器出现漂移现象，可能是由于外部环境干扰或内部电路问题所致。我们可以尝试调整定位器的灵敏度或增益，以减少外部环境的影响，同时检查内部电路是否完好，确保定位器的稳定性。
    3）定位器显示不准确，可能是由于传感器读数错误或内部数据处理出现问题。在这种情况下，我们需要重新校准传感器，并检查数据处理算法是否正确，以确保定位器的显示准确性。

    通过以上对策，我们可以有效地解决定位器在使用过程中可能遇到的各种故障问题，确保其能够稳定、准确地工作。
    1）定位器电路板出现故障，会导致阀门动作不正常。
    2）小滑阀的损坏或磨损，往往是由于仪表空气洁净度不足或脏物进入定位器内部所致，进而影响阀门的正常动作。
    3）定位器的比例阀受损，同样会造成阀门动作异常。
    4）滑动变阻器的损坏，通常是由于环境温度过高以及水等液体进入内部所导致，进而引发阀门定位不准确和动作异常。
    5）定位器的气源接口处，O形密封环若发生断裂，会阻碍小滑阀阀杆的运动，导致阀门无法正常动作。
    6）定位器的葛兰头密封性不佳，可能使电路板受潮损坏。
    7）管道的剧烈振动、过高的环境温度和湿度，都可能导致电路板出现故障。
    8）葛兰头密封不严，导致定位器内部进水，进而损坏电路板。解决方法是加强葛兰头的密封性能，以防止定位器内部进水。
    9）仪表空气湿度大且灰尘多，使得小滑阀进入脏物，造成小滑阀磨损，影响阀门正常动作。应对措施是增加空气过滤器，改善仪表空气质量。
    10）周边环境温度过高、湿度过大、振动剧烈，导致滑动变阻器和电路板频繁损坏。解决办法是将电路板与小滑阀及滑动变阻器分离，设计成分离式阀门定位器。
    11）定位器的O形密封环容易断裂，卡住小滑阀阀杆，这通常是因为气源压力过高所致，正常气源压力应维持在0.5MPa左右。为避免此问题，应将气源压力控制在0.4MPa左右，并选用质量更佳的密封圈。

四、工艺及设计因素引发的故障与相应对策
    工艺及设计方面的因素也可能导致阀门定位器出现故障。这些故障虽然不如机械或电气故障那样直接明显，但同样不容忽视。为了确保阀门定位器的稳定运行，我们需要关注并采取相应措施来预防和解决这些由工艺及设计引发的故障。
    1）由于工艺参数的变动，造成管道压差超出正常范围，进而导致阀门无法正常动作。
    2）介质因素致使阀体产生结垢，从而引发阀门动作的不稳定。
    3）管道堵塞是阀门无法顺畅动作的又一常见原因。
    4）由于设计选型不当，所选执行机构力矩不足，无法驱动阀门正常动作。同时，阀体材质的不恰当选择也可能导致阀体在使用过程中受损。
    5）当控制阀面临过大的压差而无法正常开启时，一种有效的处理方法是，在控制阀的前后各加装一台旁通阀。
    6）若因工艺问题导致阀体结垢，进而影响控制阀的正常开启，可以增加冲洗水管，并定期拆开阀门进行清洗，必要时还需对阀芯进行打磨。
    7）若管道堵塞阻碍了控制阀的动作，应优化操作方式以减少管道堵塞的可能性，同时，拆开管道对阀门进行冲洗也是一种有效的解决方法。
    8）针对设计选型问题，应在设计阶段就充分优化各项工艺参数，以确保在选型时不会因工艺参数不准确而出现问题。

五、DCS系统引发的故障及其应对策略
    常见问题集锦
    DCS系统，作为现代工业自动化控制的核心，其稳定性对生产流程至关重要。然而，由于各种原因，DCS系统有时会出现故障，影响生产的顺利进行。本文将探讨DCS系统引发的常见故障及其相应的解决对策，帮助您更好地应对和预防这些问题。
    1）I/O卡件损坏，导致无信号输出，进而使控制阀无法动作。
    2）DCS输出信号的不稳定性，会引起控制阀开度的波动，从而影响其正常动作。

六、气动元件故障及其应对策略
    气动元件是控制阀系统中的关键组成部分，其损坏或故障会直接影响控制阀的正常动作。为了确保系统的稳定运行，必须采取有效的应对策略来预防和解决这类问题。
    1）气源软管因老化或破损，或不锈钢气源管出现漏气，导致气源压力不足，进而影响控制阀的正常动作。
    2）空气过滤器若发生断裂，或其滤芯过脏，同样会干扰控制阀的顺畅动作。
    3）气源压力的不足，或是气源未被开启，也是导致控制阀动作异常的常见原因。

    针对这些可能出现的问题，我们提出以下应对策略：
    1）定期检查气源软管和不锈钢气源管的状态，及时更换老化或破损的部件，确保气源压力稳定。
    2）关注空气过滤器的完好性，并定期清理或更换滤芯，以保持控制阀动作的准确性。
    3）随时监控气源压力，确保其处于正常范围之内，同时确保气源被正确开启，以保障控制阀的稳定工作。

    针对上述问题，我们可以采取以下措施进行改进：
    1）替换为品质更佳的气源软管或空气过滤器，并建立定期巡检制度。一旦发现气源软管或空气过滤器出现破损或漏气，或滤芯过脏，应立即着手更换，以确保控制阀的正常动作。
    2）调整气源压力，使其达到气动阀门所需的最小气源压力，从而确保控制阀的稳定工作。
